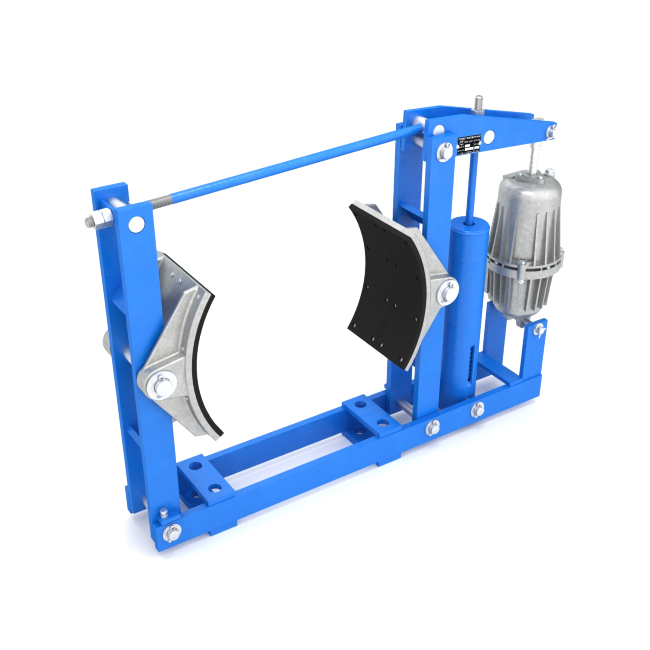

Тормоз колодочный ТКГ (гидротормоз)

Колодочные тормоза ТКГ применяются на мостовых, башенных, козловых кранах. Их используют для остановки валов и их удержания различных крановых механизмов в заторможенном состоянии, когда привод находится в неработающем состоянии.

Раньше тормоза ТКГ были известны под маркой ТКТГ, на сегодняшний день все производства выпускают марку ТКГ. Колодочные тормоза ТКГ почти ничем не отличаются от своих предшественников - ТКТГ и могут служить заменой друг друга.

Основные параметры и технические характеристики гидротормозов ТКГ  приведены в таблице. Значения климатических факторов для величин параметров указанных в таблице соответствуют климатическим исполнениям ХЛ2 и У2 согласно ГОСТу 15150 и ГОСТу 15543.1. Окружающая среда пожаро и взрывобезопасная. и в ней не должны присутствовать любые агрессивные газы или пары в концентрациях, способные разрушить металл, резину и изоляцию.

Колодочные тормоза серии ТКГ должны работать под каким либо навесом либо в помещении. Если Гидротормоз ТКГ будет применяться на открытом воздухе, то его необходимо защитить кожухом от возможного прямого попадания атмосферных осадков и солнечных лучей. Тормоз колодочный ТКГ устанавливают в вертикальном положении (ось вращения тормозного шкива, а так же основания для крепления тормоза кранового располагается горизонтально), допустимое отклонение от вертикали 15°.

Тормоза кранов ТКТГ должны нормально функционировать при отклонении напряжения питающей сети от 0.95 до 1.1 от номинального значения напряжения и при отклонении частоты ±0,2 Гц, от номинального значения частоты.

Основные параметры тормозов колодочных ТКГ с электрогидравлическими толкателями)

№ п/п	Наименование	Типоразмер тормоза
		ТКГ-160	ТКГ-200	ТКГ-300	ТКГ-400	ТКГ-500
1	Расчетный тормозной момент, Нм	100	300	800	1500	2500
2	Диаметр тормозного шкива, мм	160	200	300	400	500
3	Частота тока, Гц	50	50	50	50	50
3	Напряжение, В	220/380	220/380	220/380	220/380	220/380
4	Тип гидротолкателя	ТЭ-30	Т-30	ТЭ-50	ТЭ-80	ТЭ-80
5	Номинальное усилие на штоке гидротолкателя, Н	300	300	500	800	800
6	Ход штока гидротолкателя, мм	32	32	60	60	60
7	Время наложения колодок, с	0,2	0,2	0,35	0,4	0,4
8	Масса торомза в сб, кг	22,5	27	49	74	109
